强磁场磁选机与弱磁场磁选机的磁系结构

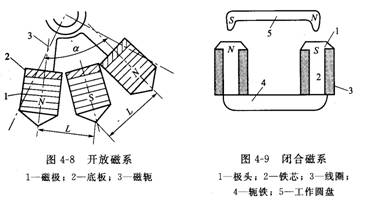

磁系是组成磁选机的主要部分。磁选机的性能不仅与磁系材料及磁场特性有关，而且与磁系结构有很大的关系。弱磁场磁选机一般都设计为开放磁系，如图4-8所示。它是由永磁磁块黏结叠合而成的磁极1和底板2以及磁轭3组成。这是一个三极磁系，磁系包角为a，相邻磁极的距离为L。由图4—8可见，磁力线自N极出发要通过较大的空气隙到达s极，由于空气的磁阻较大，所以形成的磁场属于弱磁场，故适于选别强磁性的矿物。

图4-9所示的为闭合磁系，它由磁极头1、铁芯2、线圈3、磁轭4和工作圆盘5组成。由于磁极间的空气隙小，容易产生强磁场，所以选别弱磁性矿物的强磁场磁选机都设计为闭合磁系。为了进一步提高闭合磁系的磁场力，可以缩小空气隙，以此减小磁阻。但是这样做会使选别空间减小，使设备处理能力降低，所以目前多从改进磁极对的形式和它的几何尺寸，以及在两磁极间放置导磁系数很高的聚磁介质来提高磁场力。如在两原磁极间放置一个整体的具有一定形状的感应介质(转辊、转锥或转盘)构成磁路，还可在原磁极之间放置多个具有一定形状的感应介质(齿板、球、棒或网等)构成磁路。
